Vortrag 10.-12.5.98 GI-AK Umweltdatenbanken (Vilm/Ruegen)

Die CERA-Datenbank-Struktur

Motivation raeumlich verteilter Metadaten

Kopplung der Institute (gegenseitige Datennutzung)

weniger Aufwand fuer Oberflaechen, Tools, Pflege

Problem: extrem inhomogene, strukturierte Daten

Anforderungen

gemeinsamer, transparenter Zugriff auf Datenbestaende aller beteiligten Institute

hoechste Flexibilitaet fuer Geodaten aller Art

strukturelle Offenheit und -soweit moeglich- Einfachheit

Kompatibilitaet zu Datenstandards (NASA-DIF, FGDC-CSDGM etc.) und funktionalen Standards (IEEE etc.)

Historie

Abwaegung objektorientierte vs. relationale DB

CERA1 - Federfuehrung und Implementation im DKRZ

Verwendung fuer Modelloutput

Praxiseinsatz in verschiedenen Bereichen des DKRZ

... mit verschiedenen grafischen Oberflaechen unter ORACLE Forms

Problem: zu nahe an die Beduerfnisse des DKRZ (Modellrechner) angelehnt

Umsetzung CERA2

beteiligt: PIK (Federfuehrung), DKRZ, AWI; anfangs: FZK

sehr unterschiedliche Datenstrukturen

Entwurf - Implementierung - ergaenzende Planungen (Module)

Beschreibung und Entwicklerdiskussion als workshop im Web

Aufgliederung in Kernbereich (coreCERA = 58 Tabellen), Module fuer spezielle Installationen und lokale Erweiterungen

CERA-Kernbereich: coreCERA

Aufteilung von coreCERA in 8 Bloecke

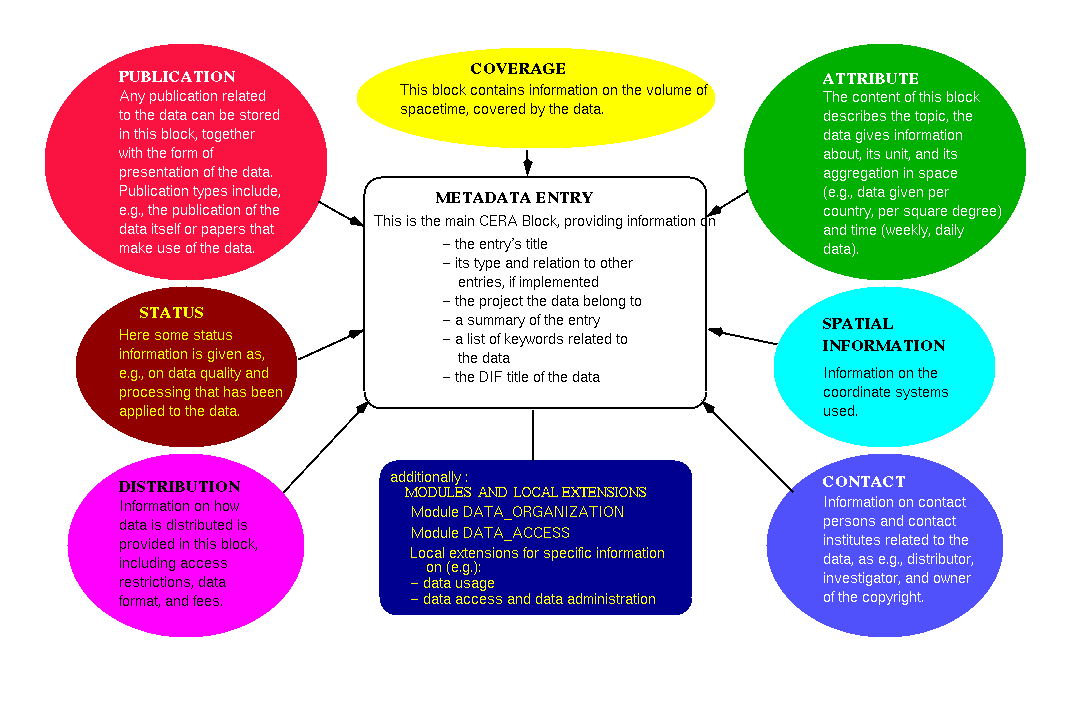

Die Blockstruktur - Diagramm

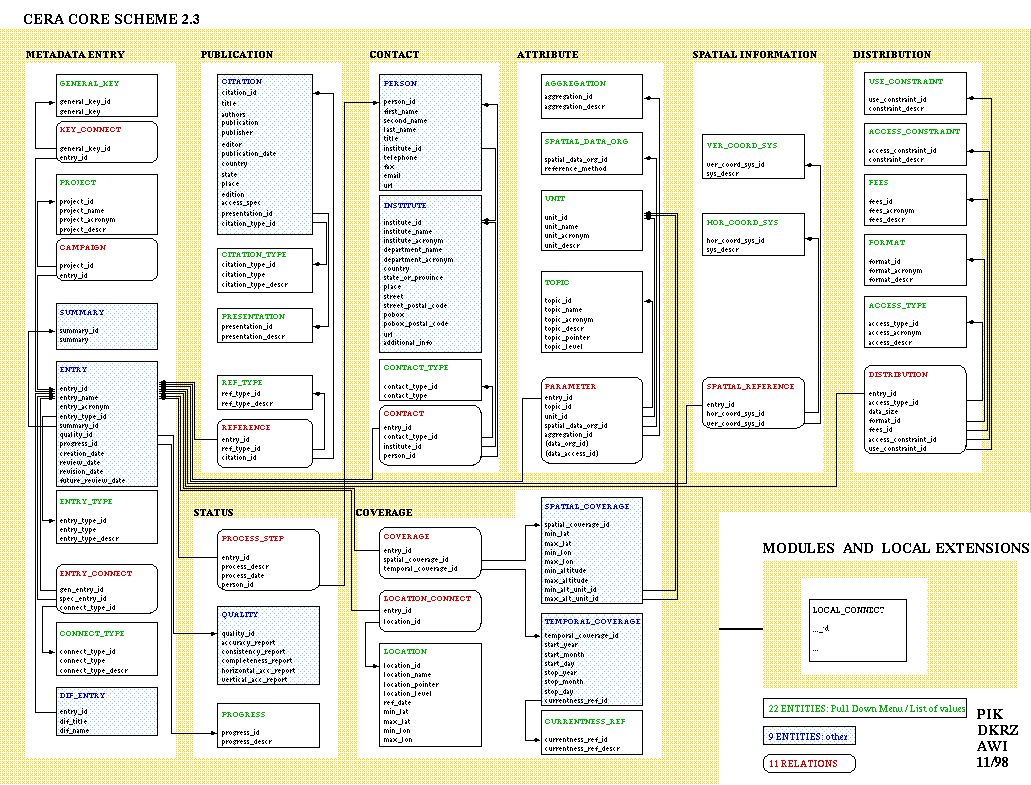

Uebersicht der Tabellen - Diagramm

zahlreiche Wertetabellen zur vereinfachten Handhabung ueber Pull-Down-Menues

Die Module

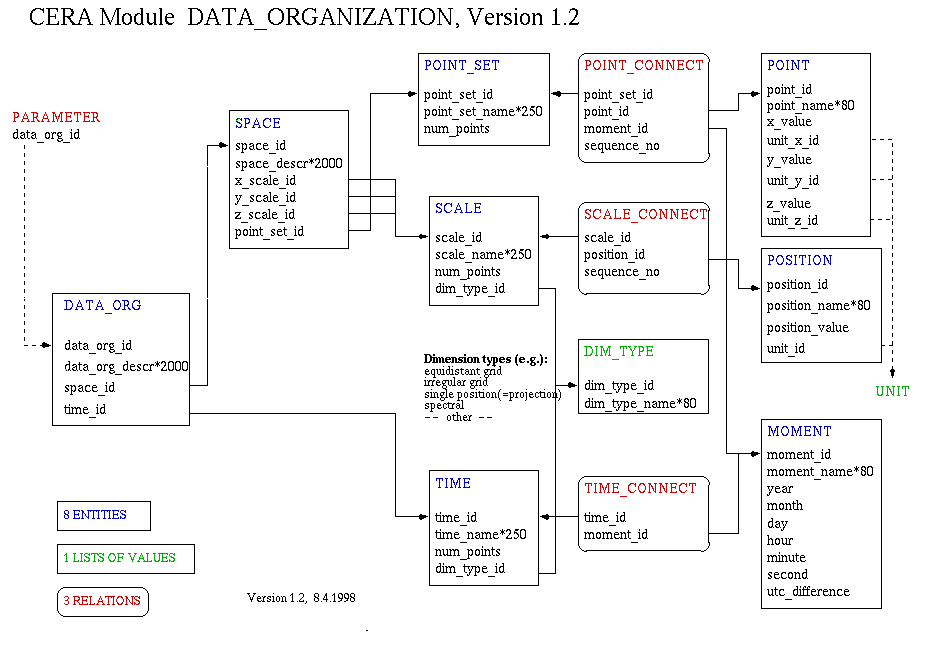

Modul DATA_ORGANIZATION - Diagramm
Strukturelle Zuordnung der Daten zur 4-dimensionalen Raumzeit (z.B. Beschreibung der Achsen)

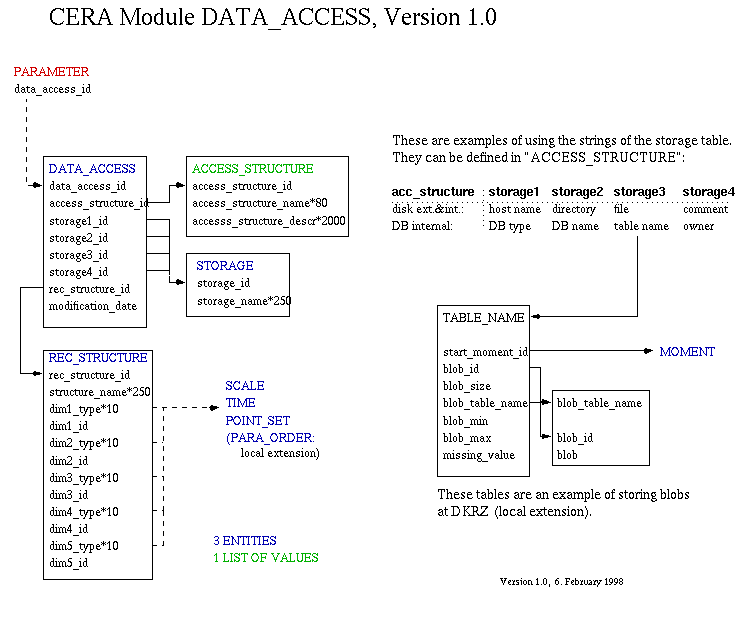

Modul DATA_ACCESS - Diagramm
Informationen fuer automatisierten Zugriff

Installation

DDL-SQL und SQL-tools im Web

Befuellungsroutinen, Ladetabellen - Diagramm

FORMS-Oberflaechen: laden, abfragen, aendern

Routinen fuer Datenexport in Normformaten (NASA-DIF, FGDC-CSDGM) am AWI

Ausblick

Direktzugriff auf Daten von der Meta-Datenbank aus

offene Weiterentwicklung (Module)

Pflege durch PIK und DKRZ

gelegentliche Nutzertreffen

DKRZ Technical Report (paper und web-Version)

Das Web-GUI

Motivation:

flexible Abfrage fuer >3 Geo(Meta)DB;

flexible Ausgabe fuer >3 Geo(Meta)DB;

Anforderungen:

netzwerkfaehig (Inter-/Intranet) und plattformunabhängig;

anwenderfreundlich fuer Nicht-Informatiker;

graphisch-interaktiv und ausbaufaehig;

pflegeleicht auch nach Wegfall der Projektstellen.

Historie:

1996: dynamisches HTML zur Meta-DB-Abfrage (ORACLE-PL/SQL); laeuft am PIK.

Umsetzung:

Programmiersprache JAVA;

Aufsetzen auf ORACLE DBMS ueber JDBC;

Struktur- und Layoutinformation der JAVA-Oberflaeche ist vollstaendig in der Datenbank.

Eigenschaften:

Anbindung weiterer DB ohne Reprogrammierung;

Aenderungen an den DB-Strukturen ohne Reprogrammierung;

Konfiguration der Abfrageoberflaechen ohne Reprogrammierung;

Flexible Anfrageerstellung (thematisch, raumbezogen, zeitbezogen, viele weitere) sowie Kombinierbarkeit der Eingaben;

Eingabekontrollen und Nutzerführung;

Interaktive Ergebnisausgabe.

Digital Java Atlas:

Raumauswahl ueber interaktiven digitalen Atlas (erlaubt Navigation, Zooming, Selektion ueber Mausklick oder Gummiband, Feedback (interaktive Ausgabe von bspw. Laendernamen und geographische Koordinaten);

Interaktive Darstellung von Metadaten im digitalen Atlas (z.B. Zeitreihen-Messstationen);

Anbindung an Visualisierungskomponente fuer Zeitreihen-Daten.

Ausblick:

weniger Layout-Einschraenkungen;

direkter Uebergang von Abfrageergebnissen der Metadatenbank auf die eigentlichen Datenbanken;

Kopplung der beteiligten Institue;

Ausbau der Geodaten-Visualisierung;

ASCII-Data Retrieval (via PL/SQL und ftp);

Beschreibung erscheint als PIK Report (paper-version) und wird in den PIK-Webseiten veroeffentlicht.
